| 【詳細介紹】 |
|

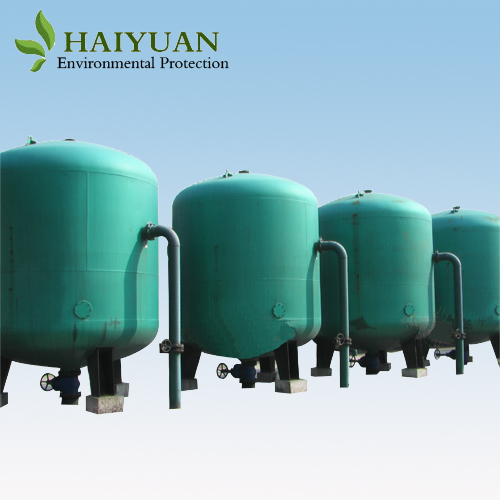

sq型全自動機械過濾器裝置屬無電控、無閥門、無專人管理型。體外不設反沖洗系統和水塔。當濾料上層的懸浮物升高時，過濾水流速逐漸減小，體內水位逐漸升高，達到設置高度（負壓）行成虹吸，幾分鐘后水流將委快改變方向并連同體內高位水箱內的水同時快速從底部向上沖洗，當高位水箱內的水降到最低位時，破壞斗內進氣而虹吸停止，進水便很快回到原來進水方向。本裝置無后移癥問題，具有較高的節水、節電、節約人工特點，能配套于自動化工程。
二、適用范圍廣
sq型系列全自動過濾裝置，主要用以去除水中顆粒狀雜質懸浮物，固體物及能形成吸附沉淀的過濾，提供符合各種不同用途的工業用水及生活用水。
（1）用于城鎮、農村、工礦企事業等場所制取自來水的凈化過濾裝置。
（2）用于石油、化工、冶金、電力、紡織、醫藥、輕工、機制等生產過程的循環水旁濾裝置。
（3）用于高級賓館、別墅、酒家、商廈等水景及游泳池的凈化過程裝置。
（4）用于鍋爐軟化水及電力工業高純水系統的預處理裝置。
（5）用于食品、工業及飲料工來的給水處理裝置。
（6）用于廢水處理過程的中水道，作回用及凈化過濾裝置。
三、技術性能先進
sq型全自動過濾裝置屬非電控型過濾裝置，全靠預過濾水的重力壓力及機械原理實現全自動工作。
sq型全自動過濾裝置分：重力式、壓力式二種。以下各設計參數均為重力式。壓力式另設詳圖，一經采用，即另行提供。
體外不設反沖洗水泵或水塔，進水、出水、反沖洗及排污等均不需設置操作閥門及相應的電控設施，從而節省泵房土建及大量的電控儀表及器材，無需專人操作管理，運行費用低廉。
1、節約原水，產水量高，水的利用率≥97%（詳見全國給排水工程標準技術委員會測試資料）。
2、不設反沖洗設施，且工作水頭低（0.06mpa）所以它比國內其它過濾器節省電耗20%以上。
3、結構簡單，無需任何配套設施，節省管材及土建基礎，體積小室內外均可設置，無需特殊廠房要求，因而節省基建投資，輔助設施及安裝費用。
4、主要零部件為國家標準件，本體材料為碳鋼，工作部件均為不銹鋼及銅件。
5、出水水質為0.5-10ntu之間，用戶可根據需要任意調節。
6、其它技術性能詳見技術性能表并參見各表。
四、sq型技術性能表
|
型 號 |
流量m3/h |
工作
壓力
mpa |
適用
水溫
℃ |
生活污水 |
軟化及除鹽 |
游泳及水景化 |
循環冷卻及中水道 |
|
工業給水
t/h |
生活污水
t/h |
濾前
濁度
ntu |
濾后
濁度
ntu |
濾前
濁度
ntu |
濾后
濁度
ntu |
濾前
濁度
ntu |
濾后
濁度
ntu |
濾前
濁度
ntu |
濾后
濁度
ntu |
|
sq-10
-1000 |
10-1000 |
7.5-700 |
0.1-0.3 |
10-50 |
≤20 |
≤3 |
≤3.5 |
≤1 |
≤5 |
≤1.5 |
≤80 |
≤10 |
|
sq1選用參數表（h5詳見基礎設計參數表或另行設計）
|
型 號 |
生活給水流量
（m3/h）
|
工業給水流量
（m3/h） |
θ |
h |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
dg1 |
dg2 |
dg3 |
dg4 |
dg5 |
自 重
(kg) |
運行重量
(kg) |
|
sq1-10 |
7.5 |
10 |
1200 |
3900 |
2550 |
1900 |
200 |
2600 |
|
200 |
80 |
450 |
30 |
70 |
125 |
1100 |
3900 |
|
sq1-15 |
10 |
15 |
1400 |
3950 |
2550 |
1900 |
200 |
2600 |
|
200 |
80 |
450 |
50 |
80 |
150 |
1400 |
5400 |
|
sq1-20 |
15 |
20 |
1600 |
4000 |
2600 |
1920 |
230 |
2700 |
|
200 |
100 |
400 |
65 |
100 |
150 |
1800 |
7300 |
|
sq1-25 |
18 |
25 |
1800 |
4050 |
2650 |
1920 |
230 |
2850 |
|
200 |
100 |
400 |
65 |
100 |
185 |
2600 |
9400 |
|
sq1-30 |
22 |
30 |
2000 |
4100 |
2700 |
1950 |
230 |
2900 |
|
250 |
150 |
450 |
80 |
100 |
200 |
3200 |
11600 |
|
sq1-50 |
40 |
50 |
2600 |
4200 |
2800 |
2000 |
250 |
2920 |
|
250 |
150 |
450 |
80 |
150 |
200 |
5300 |
19000 |
|
sq1-70 |
50 |
70 |
3000 |
4300 |
2900 |
2100 |
300 |
2940 |
|
300 |
175 |
450 |
100 |
150 |
250 |
6500 |
24000 |
|
sq1-100 |
70 |
100 |
3600 |
4410 |
3000 |
2200 |
300 |
2960 |
|
350 |
200 |
450 |
100 |
175 |
300 |
8900 |
36100 |
基礎設計參數表
|
型 號 |
θ1 |
a |
a |
h |
h1 |
h |
b |
b1 |
b2 |
b3 |
|
l |
鋼 筋 |
備 注 |
|
sq1-10 |
950 |
500 |
300 |
600-800 |
200 |
200 |
220 |
35 |
150 |
110 |
10 |
300 |
4θ12 |
|
|
sq1-15 |
1050 |
550 |
300 |
600-800 |
200 |
200 |
200 |
35 |
150 |
110 |
10 |
300 |
4θ12 |
|
|
sq1-20 |
1200 |
650 |
350 |
600-800 |
200 |
250 |
280 |
40 |
200 |
140 |
12 |
300 |
4θ12 |
|
|
sq1-25 |
1350 |
700 |
350 |
600-800 |
200 |
250 |
280 |
40 |
200 |
140 |
12 |
350 |
4θ12 |
|
|
sq1-30 |
1450 |
850 |
400 |
600-800 |
250 |
300 |
300 |
40 |
220 |
150 |
12 |
350 |
4θ12 |
|
|
sq1-50 |
1900 |
1000 |
450 |
800-1000 |
250 |
300 |
360 |
40 |
140 |
180 |
12 |
300 |
9θ12 |
基礎須配筋 |
|
sq1-70 |
2200 |
1100 |
450 |
800-1000 |
300 |
300 |
420 |
40 |
170 |
210 |
14 |
350 |
9θ14 |
基礎須配筋 |
|
sq1-100 |
2600 |
1400 |
500 |
800-1000 |
300 |
300 |
420 |
45 |
180 |
225 |
14 |
350 |
9θ14 |
基礎須配筋 |
五、sq2選用參數表 注：sq2-100~1000t/h基礎圖（另設詳圖，一經采用，即另提供）
|
型 號 |
生活給水流量
（m3/h） |
工業給水流量
（m3/h） |
l1 |
l2 |
h |
h1 |
h2 |
h3 |
dg1 |
dg2 |
dg3 |
dg4 |
dg5 |
自 重
(kg) |
運行重量
(kg) |
|
sq2-100 |
70 |
100 |
3200 |
3200 |
3900 |
1900 |
250 |
2600 |
200 |
100 |
175 |
450 |
300 |
9000 |
36500 |
|
sq2-200 |
150 |
210 |
6500 |
3250 |
4000 |
1900 |
300 |
2650 |
250 |
100 |
250 |
450 |
400 |
17500 |
71000 |
|
sq2-300 |
200 |
300 |
5550 |
5550 |
4100 |
1950 |
350 |
2700 |
300 |
125 |
275 |
450 |
450 |
26000 |
106000 |
|
sq2-500 |
350 |
510 |
7150 |
7150 |
4300 |
2000 |
400 |
2800 |
400 |
125 |
350 |
450 |
600 |
38000 |
171000 |
|
sq2-800 |
550 |
810 |
12800 |
6400 |
4400 |
2050 |
450 |
2900 |
450 |
150 |
450 |
450 |
700 |
61000 |
274000 |
|
sq2-1000 |
700 |
1020 |
14300 |
7150 |
4500 |
2100 |
500 |
3000 |
500 |
150 |
450 |
450 |
800 |
75000 |
346000 |
六、安裝維修
（1）sq型全自動過濾裝置結構簡單，進、出水管及反沖排污均不需設置操作閥門，本裝置運至現場就位后接通進、出水管道及排污管口就可投入運行。排污管口也可直接排入下水道。
（2）本過濾裝置，安裝要求垂直度偏差≤±1.00
（3）進水管道上要加裝壓力表（0-0.6mpa）
（4）過濾裝置每半年補充一次濾料，先人工停止進水，放空：打開入孔及手孔，補充濾料至設計高度，每年檢修維護一次，檢查時，先人工停止進水，并放空打開入孔和手孔，取出濾料，人工進入濾器，進行檢修維護，先檢查平衡箱工作是否靈活，銹蝕的零部件要切換，損壞的濾帽要更換，堵塞的濾帽要疏通，最后補充濾料至設計高度。
|
| |
|
|
